常溫風冷型冷干機
31
編號: HAD
品牌: 漢粵
顏色: 藍色
簡介:

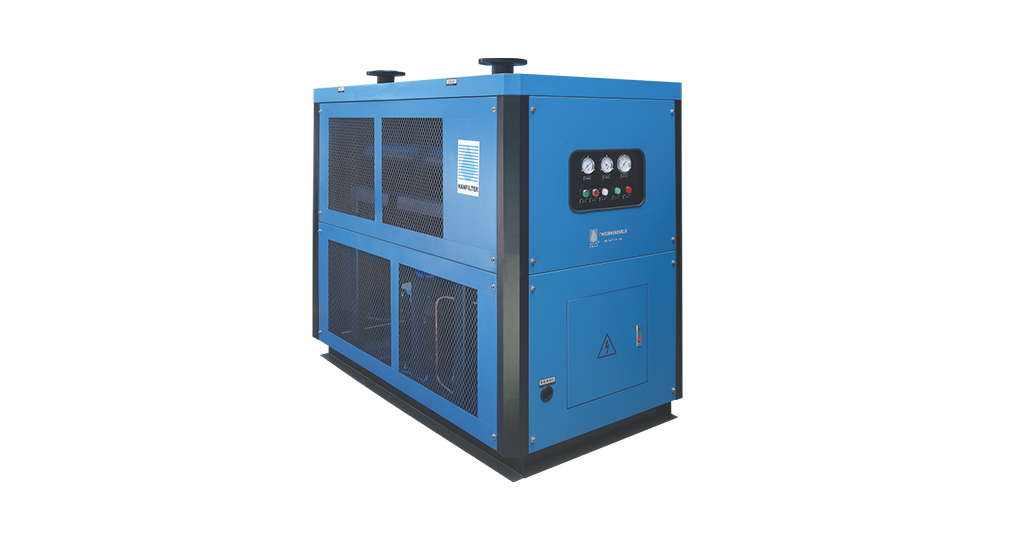

常溫風冷型冷干機

優點一:技術先進

本機型充分引進吸收了美國HANKISON的成熟技術,并在此基礎上結合了國內的實際工況特點,采用科學有效的設計,使其更加高效

穩定運行, “漢粵” 牌冷干機由于技術先進,運轉可靠,露點低且穩定等優點,獲得多項國家技術專利,并且是《一般用壓縮空氣冷

凍式干燥機》 和《一般用壓縮空氣冷凍式干燥機控制器》行業標準起草和制定單位之一,成為國內該項技術領先廠家之一。


優點二:熱交換為逆流方式

因選用優質、高效螺紋管或光管,傳熱系數高,并采用了逆流回?zé)岬臒峤粨Q方式比普通的順流方式更節能和穩定。


優點三:積液排污、排水流暢

采用自主專利技術,使冷凍式干燥機的冷凝水得到充分分離并通過性能可靠的排污閥排出機外,大大降低了冷干機在運轉過程中的故

障并提高氣源的質量,使?jié)h粵牌冷干機在不同工況下均能穩定有效地運行,因此,該項技術獲得國家技術專利。

(專利號:ZL200720057808.9)


優點四:專業工況分類

為使冷凍式干燥機在不同工況下能夠高效、穩定和節能運轉,漢粵牌冷凍式干燥機根據客戶需求和實際使用工況分為高溫風冷型、高

溫水冷型、常溫風冷和常溫水冷型。



工作原理

  • 壓縮空氣首先進入預冷器(18或19)進行初步冷卻,再流入回?zé)崞?1),與回流的成品氣進行熱交換,使壓縮空氣進一步降溫,并將冷凝出的水排出機外。之后,壓縮空氣流入蒸發器(2),與冷媒進行熱交換,使壓縮空氣進一步降溫,達到符合要求的露點溫度。

  • 壓縮空氣經過預冷器(18或19)、回?zé)崞?1)和蒸發器(2)逐步冷卻后,空氣中水汽凝結成液態水珠,經汽液分離器(3)的作用,分離出液態水。

  • 經過汽液分離器(3)的干燥冷卻空氣通過回?zé)崞?1)的另一流程,在離開干燥機時被升溫,降低空氣的相對濕度。


產品規格
工況條件與技術指標:

進氣溫度:≤45℃

冷卻方式:風冷

進氣壓力:0.6-1.0MPa

壓力損失:≤0.02MPa

壓力露點:3-10℃

制冷劑:R22

環境溫度:≤38℃

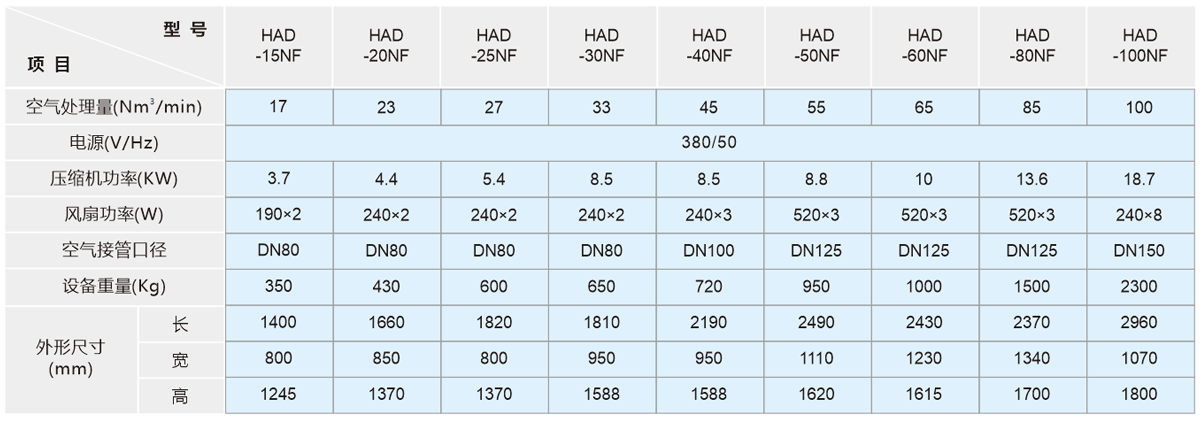

型號規格與性能參數




標準工況:工作壓力0.7Mpa,進氣溫度38℃,環境溫度38℃。


備注:如需其他處理量或特殊要求機型可與漢粵公司聯系。
